Gateways Ethernet

Los Gateways Modbus Vlinx™ salvan las distancias entre las redes serie Modbus (RS-232, RS-422 o RS-485) y las redes Modbus TCP, permitiendo una integración transparente de cualquier dispositivo Modbus. Cada puerto serie puede accederse desde LAN o WAN desde 16 maestros Modbus TCP simultáneos. La serie MESR de Gateways Modbus ostenta una extensa línea de configuraciones de puertos Ethernet - desde la conexión de cobre estándar RJ-45 hasta casi cualquier opción de fibra óptica. Hay versiones disponibles con puertos Ethernet adicionales que funcionan como un switch Ethernet, permitiendo conectividad pass-through para otros dispositivos Ethernet. El puerto puede usarse para encadenar múltiiples gateways.

Características

• Estrecha Caja Industrial
• Flexibilidad Maestro/Esclavo Modbus
• Servidor Web, Software de Configuración
• Completa lista de opciones de Fibra
• Baja Latencia, Alto Throughput
• Conexión Heartbeat
• Puerto Ethernet Pass-Through
• Monitorización de Tráfico Incorporada

Beneficios

• Ahorro de espacio del carril DIN
• Los maestros o esclavos Modbus pueden estar en cualquier puerto serie o en el puerto Ethernet
• Programación sencilla a través de navegador web o puerto local
• Solución única, sin necesidad de convertidor de medios
• Ver el estado en tiempo real
• Detecta fallos de comunicación y automáticamente reconecta para mantener el sistema online.
• El segundo puerto Ethernet, opcional, funciona como un switch Ethernet
• Inmediata verificación del éxito de la instalación y sencillo diagnóstico de red

Aplicaciones

• Dispositivos Industriales (PLCs, mandos, controles de motores, analizadores de procesos)
• Aplicaciones de servidor OPC
• Controladores PC (Think and Do, Steeplechase)

Especificaciones

• Puertos serie RS-232, RS-422/485 configurables por software
• Modbus RTU o ASCII en los puertos serie
• Soporta hasta 16 maestros Modbus TCP simultáneos
• Control de prioridad de mensajes Modbus
  (seleccionable por origen o código de función)
• Ethernet 10/100Base-T de cobre con auto detección
  y conexiones de fibra óptica
• Tempratura de funcionamiento: -40°C a 80°C
• Funcionamiento de 10 a 58 VCC
• Gestión: Múltiples sesiones de clientes TCP/IP



Ethernet por cobre Categoría 5

Ethernet en Fibra Óptica Multimodo

BT: Bloque de Terminales
**El segundo puerto Ethernet es cobre CAT 5 con RJ45

Ethernet en Fibra Óptica Monomodo

BT: Bloque de Terminales
**El segundo puerto Ethernet es cobre CAT 5 con RJ45

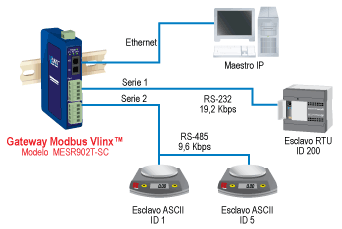

Problema Modbus #1

Maestro Ethernet Esclavos Serie

Los módulos MESR9xx pueden usarse para integrar dispositivos esclavos con comunicación serie en una red Modbus TCP. Esto permite a varios maestros TCP controlar los dispositivos esclavos serie.

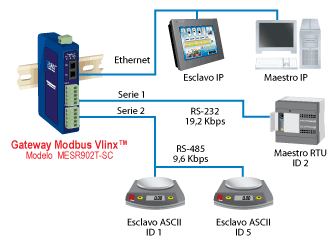

Problema Modbus #2

Maestros Serie y Ethernet, Esclavos Serie y Ethernet

Los equipos MESR9xx también permiten integrar múltiples maestros en redes Serie y Ethernet.

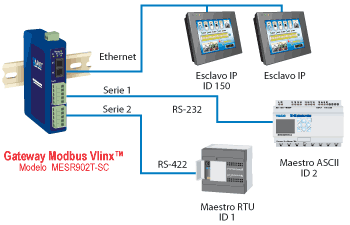

Problema Modbus #3

Maestros serie con esclavos IP

Gracias a los MESR9xx sus equipos maestros con comunicación serie pueden usarse para controlar esclavos IP.

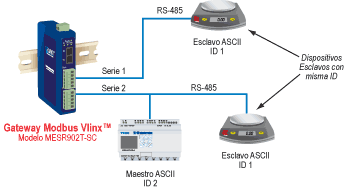

Problema Modbus #4

Dos esclavos codificados con la misma dirección

En este escenario, se tienen dos dispositivos esclavos que están codificados con la misma ID. Esto se consigue colocándolos en distintos puertos serie del MESR9xx. Maestros Serie y Ethernet, Esclavos Serie y Ethernet

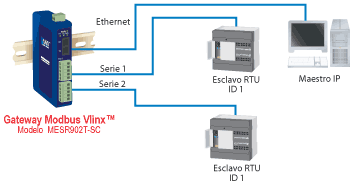

Problema Modbus #5

Redes Idénticas

En este escenario se desea controlar varias líneas de producción idénticas o de backup con el mismo maestro IP. Esto permite configurar idénticamente las dos redes iguales, ahorrando tiempo de documentación y mantenimiento.
